Produktdetails:
|
| Name: | Ständer und roto | Material: | B35A300H |
|---|---|---|---|
| Anwendung: | Industrielle Steuerung | Ist es anpassbar: | Anpassbar |
| certification: | IATF16949, ISO14001，ISO45001 | ||
| Hervorheben: | Bewegungsständer-Laminierungskern YUMA,Kernbewegungsständerlaminierung und -c$stempeln,Ständer- und Rotorlaminierungshersteller |
||
Alle Spezifikationen können angepasst werden, begrüßen Sie Ihre Anfrage!

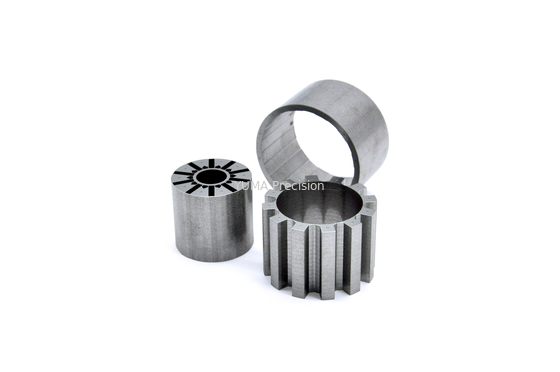

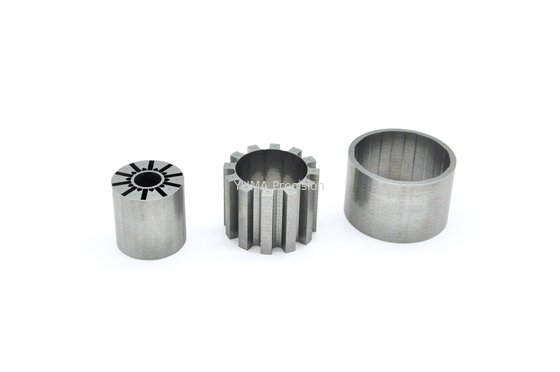

60er Servoserie (Zahngabel-Trennstruktur)
Der Stator nimmt die kombinierte Struktur aus Zahn und Joch an, was die Produktionskosten des Eisenkerns stark reduziert
verglichen mit der herkömmlichen Segmentstruktur;
Bei der Konstruktion des Rotors nimmt die magnetische Stahlstruktur eine IPM-Struktur an.Verglichen mit dem herkömmlichen SPM
Struktur werden die Kosten des magnetischen Stahls synchron reduziert.Außerdem sind Stator und Rotor aus einem gestanzt
sterben, und die Kosten für einen Satz Eisenkern werden im Vergleich zum vorherigen Schema um mehr als 15% reduziert.
| Joch Stator | |||||
| Außendurchmesser | Innendurchmesser | Stangenbreite | Nummer des Steckplatzes | Skelett | Materialstärke |
| 57.8 | 51 | 0,35 mm | |||
| Zahn Stator | |||||
| Außendurchmesser | Innendurchmesser | Stangenbreite | Nummer des Steckplatzes | Skelett | Materialstärke |
| 51 | 38.2 | 5.9 | 12 | 0,35 mm | |
| Rotor | |||
| Außendurchmesser | Innendurchmesser | Pole | Materialstärke |
| 37.6 | 14.2 | 10 | 0,35 |
 |
|
|
| Rotorkern des Motorstators | Stempelwerkzeug | selbst entwickelte Geräte |
----------------Alle Fotos stammen aus der Werkstatt. Willkommen in unserem Unternehmen! ------------
|
|
|
|
|
|
|
|
 |
