Produktdetails:
|
| Name: | 130 Servo-Stator- und Rotorstapel | Material: | 0,35 |
|---|---|---|---|
| Anwendung: | Industrielle Steuerung | Ist es anpassbar: | Anpassbar |
| certification: | IATF16949, ISO14001，ISO45001 | ||
| Hervorheben: | Eisen-Ständer-Kern-Teile,Ständer-Eisen-Kern,Servobewegungsrotor und -ständer |
||
Alle Spezifikationen können angepasst werden,Begrüßen Sie Ihre Anfrage!
Motorkern für Industrial Control 130 Servo-Stator- und Rotorstapel
Spezifikationen:
Aus Kostengründen ist die Kerbe als gerade Nut ausgeführt und die Motorerwärmung berücksichtigt.
Das Material von 0,35 mm wird verwendet, um eine relativ niedrige Motortemperatur zu erreichen.

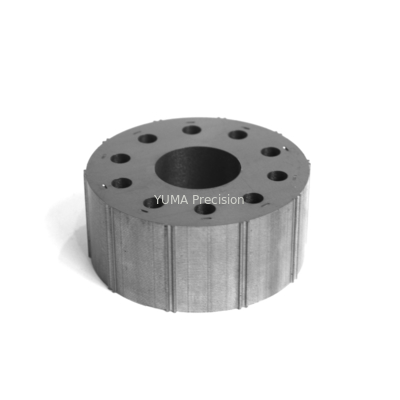

Der Rotor ist ein 10-poliger oberflächenmontierter Typ mit 0,5 mm Material.Der Rotor hat 10 gewichtsreduzierende Löcher,
die je nach Trägheitsanforderung des Kunden erhöht oder verringert werden kann;die Passfedernut mit Umlenkung
von 1,5 ° ist am Innenloch ausgelegt, wodurch das falsche Poldesign von 3 ° in 2 Abschnitten des Rotors realisiert werden kann.
| Stator | ||||||
| Außendurchmesser | Innendurchmesser | Stangenbreite | Nummer des Steckplatzes | Materialstärke | Skelett | Höhe des Kerns |
| 122.1 | 85.1 | 11.8 | 12 | 0,35 | JAWOHL | L=34,5/50,5/68,5 |
| Rotor | |||
| Außendurchmesser | Innendurchmesser | Pole | Materialstärke |
| 77.35 | 33 | 10 | 0,5 |
In Anbetracht der Kosten bei Verwendung von 0,5-mm-Material zur Gestaltung der Kerbe als gerader Schlitz im Vergleich zu 0,35-mm-Material,
Der Temperaturanstieg ist relativ höher, aber die Kosten für den Eisenkern sind am besten. Der Rotor ist 10-polig oberflächenmontiert
Typ, mit 0,5 mm Material.Der Rotor hat 10 gewichtsreduzierende Löcher, die entsprechend vergrößert oder verkleinert werden können
Kundenwunsch nach Trägheit;am Innenloch ist die Keilnut mit Umlenkung von 1,5° ausgelegt, was sich realisieren lässt
Falsche Polauslegung bei 3° Fertigung in 2 Rotorabschnitten.
| Stator | ||||||
| Außendurchmesser | Innendurchmesser | Stangenbreite | Nummer des Steckplatzes | Materialstärke | Skelett | Höhe des Kerns |
| 122.2 | 85 | 11.8 | 12 | 0,5 | JAWOHL | L=34/51/68 |
| Rotor | |||
| Außendurchmesser | Innendurchmesser | Pole | Materialstärke |
| 77.35 | 33 | 10 | 0,5 |
 |
|
|
| Rotorkern des Motorstators | Stempelwerkzeug | selbst entwickelte Geräte |
